RS485 HVAC Cábla Rialaithe Soilsiú Sciath
RS485 CÁBLA
Feidhmchlár:
Chun críochfoirt sonraí agus trealamh cumarsáide a nascadh. Tacóidh sé le feidhmchláir chumarsáide leath-dhéphléacsacha il-titim - go hiondúil idir ríomhaire amháin agus roinnt gléasanna seoltaí a roinneann an cábla céanna. Rialú Soilsiú DMX

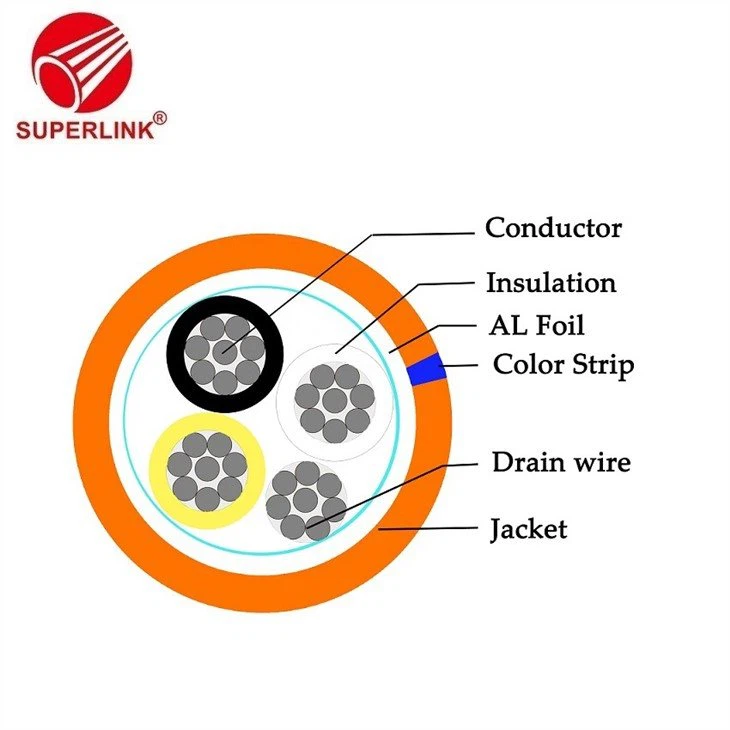

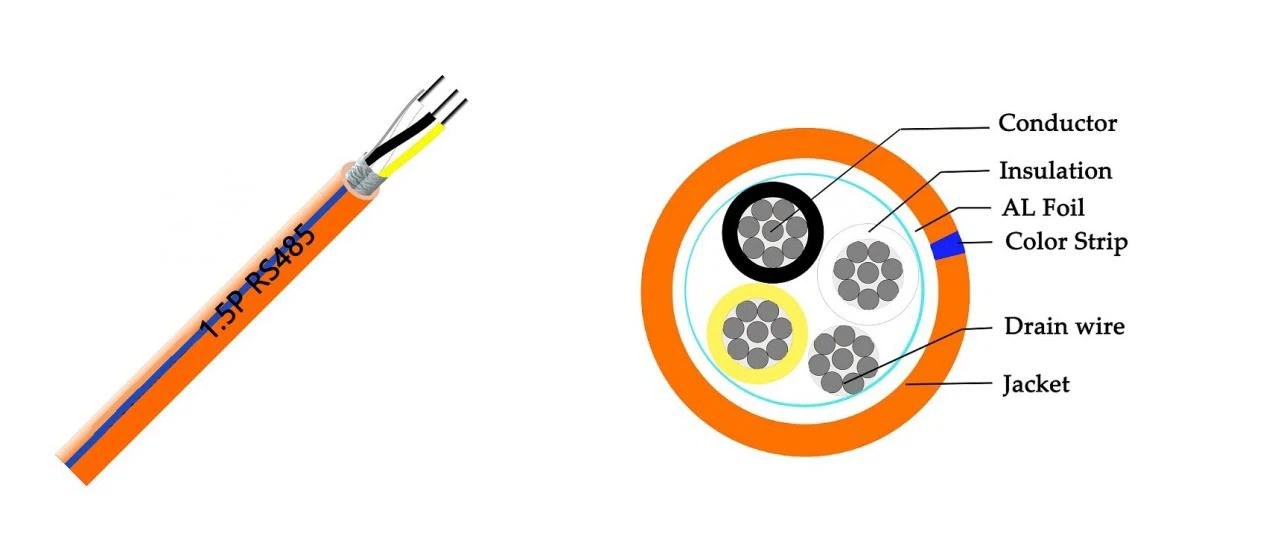

Struchtúr Fisiceach | RS485 1Px24AWG | RS485 1.5Px24AWG | RS485 2Px24AWG | |
1.1 | Seoltóir | Copar Stánaithe Snáithe, 24AWG 0.22mm2 Trastomhas 7 x 0.20mm | Copar Stánaithe Snáithe, 24AWG 0.22mm2 | Copar Stánaithe Snáithe, 24AWG 0.22mm2 |
1.2 | Tiús Insliú | PE {{0}}.6 ±0.03mm | PE {{0}}.6 ±0.03mm | PE {{0}}.6 ±0.03mm |
1.3 | Cód datha | Péire 1: Bán le Stráice Gorm & Gorm le Stráice Bán | Péire 1: Bán* Dubh; Singil: Buí
| Péire 1: Bán le Stráice Gorm & Gorm le Stráice Bán Péire 2: Bán le Stráice Oráiste & Oráiste le Stráice Bán |
1.4 | 1ú scáileán | 1 x Timfhilleadh AL-Mylar Forluiteach Níos mó ná nó comhionann le 25 faoin gcéad | 1 x Timfhilleadh AL-Mylar | 1 x Timfhilleadh AL-Mylar |
1.5 | Sreang draein | 7/}0.20mm Copar Stánaithe Snáithe | 7/}0.20mm | 7/}0.20mm |
1.6 | Sciath braid | Copar stánaithe | / | Copar stánaithe |
1.7 | Clúdach | Is mó ná 85 per cent no is có-ionann leis | / | Is mó ná 85 per cent no is có-ionann leis |
1.8 | Seaicéad | PVC UL 1685& RoHS 5.95±0.2mm | PVC AS/NZS 3808 & RoHS | PVC AS/NZS 3808 & RoHS |
Airíonna Meicniúla | ||||
Teocht rátáilte | -30~80ºC | |||
Ga Bend | 10 x D | |||
Raon teochta oibriúcháin: | {{0}ºC go 70ºC | |||
Airíonna Leictreacha | ||||
Friotaíocht seoltóra ( ag 20 ± 5 céim ) | Níos lú ná nó cothrom le 78.8 Ω/km | Níos lú ná nó cothrom le 78.8 Ω/km | Níos lú ná nó cothrom le 78.8 Ω/km | |
Impedance(1MHz) | 120Ω móide 10 faoin gcéad | 120Ω móide 10 faoin gcéad | 120Ω móide 10 faoin gcéad | |
Seoltóir Toilleas go Seoltóir | 42.56nF/km | 41.2nF/km | 42.56nF/km | |
Seoltóir Toilleas chuig Seoltóir & Sciath Eile | 76.25nF/km | 79.2nF/km | 76.25nF/km | |
Voltas | 300V | 300V | 300V | |
